保護二次電壓切換異常分析及處理

發布時間：2021-01-26所屬分類：電工職稱論文瀏覽：1次

摘 要： 某220kV變電站220kV、110kV電壓等級均為雙母線接線方式，因全站預試定檢需要進行倒母操作，操作過程中220kV、110kV電壓等級均發生保護二次電壓切換異常情況，本文基于兩次二次電壓切換異常情況進行分析，并提出處理措施。 關鍵詞：雙母線、電壓切換、異常分

　　某220kV變電站220kV、110kV電壓等級均為雙母線接線方式，因全站預試定檢需要進行倒母操作，操作過程中220kV、110kV電壓等級均發生保護二次電壓切換異常情況，本文基于兩次二次電壓切換異常情況進行分析，并提出處理措施。

　　關鍵詞：雙母線、電壓切換、異常分析、處理

　　一、故障基本情況

　　某220kV變電站220kV、110kV電壓等級均采用雙母線接線方式，雙母線接線方式是每回線路都經一臺斷路器和兩組隔離開關分別與兩組母線連接，母線之間通過母聯斷路器連接，其特點是當母線檢修時，可以將一組母線上的元件倒至另一組母線上運行，保證供電的可靠性。

　　某220kV線路正常運行于220kVⅠ組母線上2791隔離開關在合上位置，在220kV倒母過程中合上2792隔離開關后，電壓切換箱上Ⅱ指示燈不亮，而220kV第Ⅰ、Ⅱ套母線保護屏上2792隔離開關位置指示燈亮，通過檢查發現2792隔離開關輔助接點損壞，導致電壓切換異常。

　　相關知識推薦：維修電工技師好發表論文嗎

　　某110kV線路正常運行于110kVⅠ組母線上1451隔離開關在合上位置，在110kV倒母過程中，合上1452隔離開關后，110kV線路保護上電壓切換Ⅱ指示燈亮，但110kV母線保護裝置1452隔離開關位置指示燈不亮，檢查發現110kV母線保護屏上端子排1452隔離開關電壓回路的螺栓沒有擰緊，端子壓接不實，導致采集的電壓為零，位置指示燈不亮。

　　二次電壓切換原理

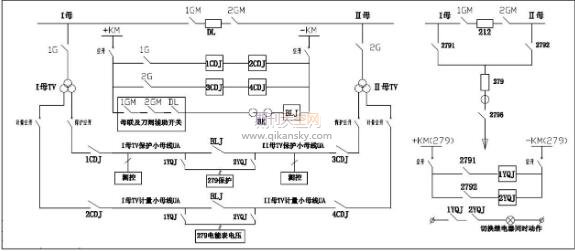

　　二次電壓切換前，首先必須保證母聯兩層刀閘1GM、2GM、212斷路器在合上位置;然后經隔離開關輔助接點切換回路，當線路母線側刀閘2791、2792合上后，輔助接點接通，雙母線的母線隔離開關刀閘輔助接點相應進行切換，分別啟動1YQJ、2YQJ,其接點閉合，通過母線TV二次空氣開關,再經線路保護屏上電壓切換箱，實現電壓二次切換，如下圖。

　　可能造成的影響

　　當電壓切換異常時，母線保護采集到的電壓不準確，有可能兩組母線的電壓都有導致保護動作不準確，也可能兩組母線電壓都采集不到，均為零，導致保護誤動作。

　　當電壓切換異常時，線路保護采集到兩組母線電壓，當發生故障時，可能回造成零序保護和距離保護的誤動。

　　當電壓切換異常時，故障錄波裝置采集不到電壓，觸發錄波條件，可能導致故障錄波器頻繁啟動。

　　當電壓切換異常時，電壓互感器可能會產生二次反充電，造成嚴重的人身和設備事故。

　　當電壓切換異常時，主變本側復壓閉鎖過流保護可能會因電壓異常而誤動作。

　　當電壓切換異常時，備自投因母線有壓判據發生錯誤而造成裝置的邏輯發生錯誤，產生誤動作。

　　切換異常原因分析及處理

　　電壓切換異常主要是有電壓切換回路輔助接點和電壓切換開關接觸不良所造成的電壓回路斷線，主要發生在倒閘操作過程中。母線電壓互感器隔離開關輔助接點切換不良，牽涉該母線上所有回路的二次電壓回路，線路的母線隔離開關輔助觸點切換不良，只涉及影響到本線路取用電壓量的保護。主要處理方法為：

　　檢查隔離開關輔助觸點切換是否到位，若屬隔離開關輔助觸點切換不到位，可現場處理隔離開關的限位觸點，若屬隔離開關本身輔助觸點行程問題，應請專業人員對輔助觸點進行調整或更換。

　　在倒母線的過程中，若發現電壓切換箱上指示燈異常或母線保護隔離開關位置指示異常，在未查明原因之前，不能繼續操作，必須停止操作查明原因。

　　若交流“PT斷線”、保護“直流故障”、“控制回路斷線”同時報警，說明直流電源有問題，可能時操作電源空開或熔斷器問題，應退出失壓后會誤動的保護，更換直流空開或熔斷器，恢復正常后再投入保護。

　　對于其他原因引起的交流電壓回路短路，應停用相關保護、等待專業人員到站檢查處理，處理時應防止交流電壓回路短路，若發現端子頭松動、輔助觸點接觸不良等情況的發生。

　　總結

　　綜上所述，當操作中遇到電壓切換異常時，首先必須停止操作，然后根據對電壓切換回路圖進行檢查，排除隔離開關切換不到位、輔助接點接觸不良和電壓端子螺栓松動等問題，逐一排除可能導致電壓切換異常的原因，提高解決效率。——論文作者：楊瑞、李興倫、畢飛、李靜、王清、楊保元、許海濤
