摘 要： 摘 要：本文通過對北方八家電廠在線化學儀表運行情況的調研，針對維護比較困難的電導率表、在線 pH 表和溶解氧表，找出儀表維護和校準工作存在的問題和不足，提出解決問題的方法， 對提高電廠在線化學儀表測量準確性和化學監督水平具有借鑒意義。 關鍵詞：在線化學儀表
摘 要：本文通過對北方八家電廠在線化學儀表運行情況的調研，針對維護比較困難的電導率表、在線 pH 表和溶解氧表，找出儀表維護和校準工作存在的問題和不足，提出解決問題的方法， 對提高電廠在線化學儀表測量準確性和化學監督水平具有借鑒意義。
關鍵詞：在線化學儀表;誤差檢驗;電導率表;pH 表;溶解氧表
引言
隨著高參數機組不斷投入商業運行，對水汽質量的要求不斷提高。手工取樣分析由于干擾因素多和對純水測量的偏差大等原因，已經不可避免地被在線化學儀表所取代。在線化學儀表在實時性、準確性、可靠性等方面具有很大的優勢，但前提條件是必須維護好在線化學儀表。那么電廠如何利用現有條件維護好在線化學儀表呢?本文按照 DL/T677-2009《發電廠在線化學儀表檢驗規程》的要求，調研北方 8 家電廠(包括北京、天津、包頭、丹東、鐵嶺、阜新、哈爾濱、卓資)在線儀表維護的情況，以電廠中水汽系統常見的電導率表、pH 表、溶解氧表為例對儀表維護現狀進行介紹，并提出建議和意見。
1 (氫)電導率表的維護
(氫)電導率表是水汽系統中最常用的在線化學儀表。水汽系統配置的(氫)電導率表占總數的 35%以上，超臨界及以上機組占比更高。所以(氫)電導率表也是化學水汽監督的關鍵點。
1.1(氫)電導率表維護現狀

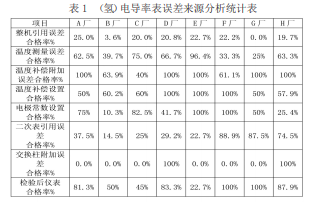

在被調研的 8 家電廠中，各電廠的維護狀況比較一致。維護工作主要是根據實際測量情況更換儀表電極，氫電導率表的陽離子交換柱樹脂失效后更換樹脂，被調研的 8 家電廠全沒有按照 DL/T677-2009 導則的要求進行定期檢驗，基本處于“免維護” 狀態。按照 DL/T677-2009 導則要求的檢驗項目，對誤差來源的分析結果見表 1。
1.2(氫)電導率表維護的問題分析
從表 1 的調研結果可以看出，(氫) 電導率表檢驗合格率較低，其中 A 廠最好，合格率達到 25%，G 廠最差，合格率為 0%，整體維護情況較差。我們通過統計誤差來源各個分項指標的檢驗結果進行問題分析：
(1)(氫)電導率表整機工作誤差的情況。由于手工取樣測量(氫)電導率，取樣過程中水樣會迅速吸收空氣中的二氧化碳，使水樣的電導率增加，而水汽系統汽水品質的(氫)電導率一般在 0.1μS/cm 左右，因此，缺少有效的比對方法是(氫)電導率表準確率低的主要原因。
(2)溫度測量誤差、溫度補償設置和電極常數設置的情況。溶液的電導率與溫度密切相關，溫度發生變化時，電解質的電離度、溶解度、離子遷移度、溶液粘度等都會發生變化，電導率隨之發生變化。一般溫度升高，電導率增大。目前電導率表大多具有溫度補償功能，以克服溫度的影響。但是溫度測量偏差大，溫度補償設置錯誤，在線電導率表的溫度補償功能就起不到應有的作用。電極常數設置錯誤主要是在更換儀表電極時，未按照新電極的常數進行更改儀表參數。
(3)交換柱附加誤差的情況。在被調研的電廠中有 6 家電廠的合格率為 0%。不合格的原因是采用浸泡法對陽離子交換柱樹脂進行再生。所以當達到樹脂反應平衡時，不再向樹脂再生的反應方向進行，樹脂再生度不到 60%。失效的樹脂主要以氨型為主，當使用這種方式再生的樹脂是，持續釋放氨離子，同樣數量的氨離子比氫離子對電導率的貢獻度低，使儀表測量的結果偏小，影響氫電導測量的準確性。
(4)二次儀表引用誤差和溫度補償附加誤差的情況。二次儀表引用誤差和溫度補償附加誤差也是儀表測量不準確的重要來源之一。在被調研的電廠中二次儀表引用誤差合格率最低值為 14.5%，最高值為 88.9%。合格率較高的 F、G、H 廠中均是新投產的機組，二次儀表處于相對較好的狀態。溫度補償附加誤差是電導率表檢驗中最好的項目，但對著儀表使用時間的增加，也會存在一定的偏差。
1.3(氫)電導率表維護的建議
電導率表在電廠維護工作中存在二次儀表引用誤差、溫度測量誤差、交換柱附加誤差等問題，所以我們針對問題提出以下處理方法：
(1)選配具有流通池可以模擬在線儀表工作狀態的便攜電導率表進行比對試驗。在測量直接電導率時我們可以從手工取樣取水進行測量;在測量氫電導率時可以從在線電導率表排水處取樣測量，但排水水樣可能帶有氣泡，所以推薦自制一個陽離子交換柱在手工取樣口進行測量。
(2)購買測量精度為 0.1℃的溫度計定期進行溫度測量比對和修正。按照氫電導率表的溫度補償方式設為 HCl、爐水直接電導率表的溫度補償方式設為 Coef 2%的原則設置儀表溫度補償方式。正規渠道購買合格的電極，在更換儀表電極時，按照新電極的常數進行更改儀表電極常數設置，保證測量的準確性。
(3)D 廠和 H 廠交換柱附加誤差合格率是 100%。這是因為 D 廠采購了動態再生裝置對陽樹脂進行再生，提高樹脂再生度; H 廠則是采購再生好的變色樹脂進行定期更換，失效樹脂由廠家進行回收處理。所以我們也建議采用 D 廠和 H 廠的方法進行處理。
(4)配置必要的維護設備(如精度優于 0.1 級的標準交流電阻箱、直流電阻箱、二次儀表電容模擬電路箱等)對二次儀表引用誤差和溫度補償附加誤差進行定期校準工作。每年對維護設備進行定期檢定。
2 pH 表的維護
為了防止水汽系統金屬材質的腐蝕，電廠采用加氨調節水的 pH 值，以達到防止系統金屬腐蝕的作用。這就要求將 pH 值控制在嚴格的范圍內，而嚴格控制 pH 值的前提是準確測量水樣 pH 值。
2.1pH 表維護現狀
下面是我們調研的 8 家電廠的統計數據，詳見表 2。
2.2 pH 表維護的問題分析
從表 2 的調研結果可以看出，pH 表的整體狀況好于電導率表，并且通過正確的校驗方法可以提高在線 pH 表的準確度。從校驗的過程中，我們發現一下幾個問題：
(1)采用手工分析的方法比對在線 pH 表。這種現象也是目前各個電廠普遍采用的方法。由于手工取樣過程中水樣會迅速吸收空氣中的二氧化碳，使水樣的 pH 值降低，因此，手工取樣無法準確測量純水(凝結水、給水、爐水等)的 pH 值，也就起不到比對的作用。
相關知識推薦：儀表行業的期刊
(2)溫度測量誤差、溫度補償附加誤差、輸入阻抗示值誤差的影響。這三個項目也是電廠維護的薄弱環節，8 家電廠均未開展這些方面的檢驗工作。雖然在合格率方面反應出的數據相對較高，但是儀表隨著使用時間增加也會帶來測量誤差。
2.3 在線 pH 表維護的建議
針對 2.2 中發現的在線 pH 表維護的問題，我們提出以下解決方法：
(1)選配具有流通池可以模擬在線儀表工作狀態的便攜 pH 率表進行比對試驗。對于有精處理高速混床的機組，也可以使用具有流動分析功能的電導率表測量電導率值，然后按照公式 pH=8.57+LOG(SC)(其中 SC 為直接電導率值)換算出 pH 值進行比對。
(2)定期對在線 pH 表的溫度測量誤差、溫度補償附加誤差、輸入阻抗示值誤差進行校準工作，需要的儀器主要有：精度優于 0.01 級輸出電壓不小于 1V 的高勢能高電阻電位差計、精度優于 0.1 級的標準電阻箱、最小分度為 0.1℃的溫度計。
3 溶解氧表的維護
無論是全揮發處理機組，還是加氧處理的機組，都需要控制給水的溶解氧至適合的范圍，從而起到防腐作用。所以，準確測量溶解氧具有重要意義。
3.1 溶解氧表維護現狀
3.2 溶解氧表維護的問題分析
溶解氧表存在的問題主要是以下幾個方面：
(1)空氣校準產生的誤差。目前 8 家電廠全部采用空氣校準的方法進行溶解氧表的校準工作。但是空校時飽和溶解氧的濃度一般在 7800~8300μg/L，在水汽系統實際測量的溶解氧濃度一般為 20μg/L 以上，甚至更低，二者相差 2~3 數量級，所以空氣校準并不能保證測量的準確性。
(2)電極氧膜更換不及時電解液不足帶來的誤差。電極氧膜表面滋生細菌、氧膜破損、氧膜在更換時有氣泡，電解液不足等現象都會影響溶解氧測量的準確性。
3.3 溶解氧表維護的建議
溶解氧表維護的建議主要有以下幾點：
(1)在進行空氣校準時，8 家電廠全部才有標準大氣壓進行校準。由于各個電廠所處的地理位置不同，當地的氣壓值也不同，所以在進行校準工作時，應查詢當地氣壓值進行校準工作。然后使用便攜溶解氧表與在線溶解氧表進行比對并進行動態校準工作。
(2)在維護溶解氧表時，定期更換電極氧膜、定期更換和補充電解液、定期檢查管路是否泄漏等也是提高準確率的有效手段。結語通過對 8 家電廠的調研，電導率表、pH 表、溶解氧表維護可以總結為以下幾點：
(1)配備適合的維護設備(具有流通池可以模擬在線儀表工作狀態的便攜電導率表和便攜 pH 表、便攜溶解氧表、最小分度為 0.1℃的溫度計、精度優于 0.1 級的標準交流電阻箱、直流電阻箱、二次儀表電容模擬電路箱、精度優于 0.01 級輸出電壓不小于 1V 的高勢能高電阻電位差計等)定期開展儀表檢驗工作。
(2)對維護設備定期進行檢定工作，保證設備準確、可靠。
(3)采用動態再生方式對氫電導率表所用的陽離子交換樹脂 進 行 再 生 ，也 可 以 采 購 再 生 度 >98% 的 變 色 陽 樹 脂 。
(4)將在線儀表樣水溫度調整到 25±2℃的范圍內，對 pH 表、氫電導率表等設置正確的溫度補償方式。
(5)根據儀表檢驗的結果制定在線化學儀表備件購置計劃，以便及時更換失準儀表電極或其他零部件。
(6)在線化學儀表維護校驗人員應參加電力行業相應培訓，并取得上崗證，熟悉和掌握儀表維護方法。
此外，在水汽系統中，在線磷表和硅表都是采用基準物質檢驗測量的準確性。在線鈉表主要用于測量凝結水和蒸汽，它的工作原理和維護方法與溶解氧表相似。這些在線儀表不做詳細論述。
結語
電廠水汽系統的化學監督是保障機組安全經濟運行的重要手段。在線化學儀表作為水汽系統化學監督的“眼睛”，對發電廠的安全經濟運行和節能降耗具有重要的意義。做好在線化學儀表的日常維護和定期校驗工作，提高在線化學儀表的準確性，才能保證化學監督質量。——論文作者：王 飛 1 田新晶 2 于 洋 3
