有線電視光纖入戶工程改造方案探究

發布時間：2018-03-12所屬分類：科技論文瀏覽：1359次

摘 要： 在當前三網融合的時代，有線電視網絡想要獲得更好的發展，就需要利用現有的網絡資源，最大程度上減少資源浪費的現象，這樣也可以做到節約資源。下面文章就重點對有線電視光纖入戶進行改造，并且對兩大改造方案進行介紹，希望從中找到更為適合的改造方案，本

　　在當前三網融合的時代，有線電視網絡想要獲得更好的發展，就需要利用現有的網絡資源，最大程度上減少資源浪費的現象，這樣也可以做到節約資源。下面文章就重點對有線電視光纖入戶進行改造，并且對兩大改造方案進行介紹，希望從中找到更為適合的改造方案，本文的探討對于光纖入戶改造工程也有非常重要的作用。

　　關鍵詞：有限電視,光纖入戶,改造工程

　　本文以一個小區為例，該小區約有2 000戶住宅，每棟單元樓約40戶左右，有限電視光線直接鋪設到單元樓里面，該小區周圍，每隔大約4km的位置，建立一棟機房，機房的主要目的是為居民開通有限電視業務和其他網絡業務，或點播業務。

　　1 FTTH

　　FTTH是完全式光線入戶，這種入戶方案是指，將小區之前所使用的傳統電視線路全面進行更換，將其換為光纖部署，在完成這項操作之后，可以將用戶本身使用的寬帶業務和視頻信號結合起來，該小區有設立總機房，利用總機房進行傳輸，在小區的總機房之內，每一個PON接口，都能夠獨立接入每一棟大樓之中，此種入戶方式的運用，能夠有效實現在同一光纖線路上進行視頻信號傳輸，還能夠在同一光纖線路上進行寬帶業務的使用，這種接入方法與之前的方法相比較之下，其本身的接入方法更加方便，在小區之內的每一個單元樓內，設立配電箱，配電箱采用1：32分光比的分光器，將每路光纖連接到每個家庭。

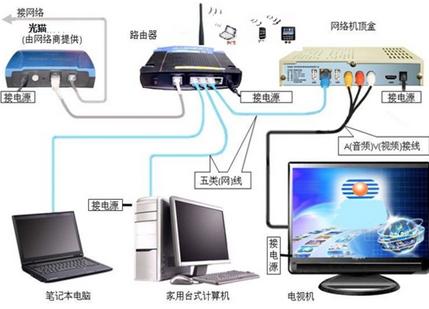

　　除此之外，在每戶住在居民樓內，還可以運用I-241G ONU設備，可有效實現視頻業務與數據業務的分離，而視頻信號的傳輸，可運用I-241G ONU設備，該設備的接口處可連接到小區居民家中的電視機頂盒上，在I-241G ONU設備的FE接口上，可接入點播業務的信號接收，同時還可以接入寬帶業務的信號接收。

　　在對該小區之內的情況進行分析之后，經過研究可以得出，這個小區用戶所運用的寬帶速率一般在20Mbps上下，每一棟單元樓有40戶住宅，一棟單元樓所需要的寬帶速率是800Mbps左右，如果每一戶人家所連接的高清機頂盒是兩座，那么，當前的PON技術則完全符合用戶的使用需求。EPON單PON口900Mbps上下，而GPON單PON口則大約為2 240Mbps，為有效滿足用戶的使用需求，在應用過程中，首選GOON技術，該技術不僅能夠取得更好的網絡拓展能力，而且本身的服務性能也比較高[ 1 ]。

　　設備配置如下所述。

　　1.1 分光器

　　分光器的安裝一般為，每一棟單元樓安裝兩個，本文所提到的小區單元樓為15層，每一層有2戶，一共為30戶，所以在分光器的布置方面，采用的是1：32分光器，這個配置方式能夠有效滿足單元樓內所有用戶的使用需求。

　　1.2 ONU終端

　　ONU終端采用的方式是，每一戶用戶接入一臺，在與機頂盒的同軸需求結合的基礎之上，這次工程首選的設備是I-241G ONU，I-241G ONU設備不僅能夠有效實現視頻信號的傳輸，而且還能夠使其與寬帶業務同時完成，其中，4路百兆的數據接口，不僅支持上行視頻點播業務，而且還支持上網數據業務隔離，而一路同軸輸入，可支持下行視頻剛廣播，還支持點播流，大約為4 000個終端。

　　1.3 PON機房設備

　　在實際的工程之中，需將ONU終端設備和寬帶業務傳輸的需求考慮其中，該小區的設計方案，首選7360 GPON OLT，選擇該設備需要250個PON接口，在PON接口板卡的選擇上，選擇10接入口式，一共需要30臺接口板卡，7360 GPON OLT設備本身只有16到接口板，所以，配置連接器方面，需要配置2個OLT[3]。

　　2 FTTH+

　　在實際應用的過程當中，由于ONI本身的價格比較昂貴，而且在一些略顯簡陋的住宅區內，會存在一些完成配置的同軸電纜，在有有線數字電視的情況之下，需要對PON進行獨自設立，使用戶光纖入戶布局能夠有效完成。

　　在此種情況當中，節目選擇和節目的播放方面，都需要運用已經存在的數字電視傳輸，而其他一些相關的數據資料，如資料、信息等，都需要運用PON網絡傳遞[3]。

　　與此同時，PON網絡本身的功能有限，只能夠進行一些速度較快的上網，或進行語音通訊，而對于節目正在上傳的信號操作，PON不會有所涉及。

　　所以，節目的傳輸則只需運用數字電視進行傳輸，在住宅區之內，機房中需要安裝OLT設備，對于上端的網絡連接口，還有語音通話接口，兩者都需要進行及時設置。如果語音通話良好，則需要在不同的PON接口處，運用光線使其連接，然后將其分配到不同的樓層之中。

　　除此之外，在住宅區的樓道之內，還需要安裝分光器，使其能夠滿足每一層樓區每一個用戶的使用需求。在光線入戶的設備選擇方面，應首選RG2000-CA型號，該設備需要留兩個語音通話的接口，總的寬帶是每路4兆，需要滿足不同時段的發生率，使其達到100%，在此之中，需要有一個與機頂盒相連，并設置獨立的WIFE功能[4]。

　　設備配置如下所述。

　　2.1 分光器

　　每一座單元樓中，分別安裝2個分光器，該小區單元樓為15層，每一層2個住戶，一個單元樓為30個住戶，采用1：32分光器，能夠有效滿足單元內住戶的使用需求，若有剩余的接口，可用來做擴充準備，或是冗余保護。

　　2.2 OUN終端

　　單元樓內，每一戶用戶接入一臺OUN設備，因為此種方式不需要對視頻信號的接收與承載進行考慮，所以首選接入設備是RG200OCA ONU，4路百兆數據接口，不僅可以支持上網數據業務，還支持上行視頻點播業務隔離[5]。

　　2.3 PON機房設備

　　該設備的運用，需結合實際情況，此次設計中，首選7 360 EPON OLT設備，PON接口一共需要250個，在此次工程當中，PON接口板卡選用的是10接入口式，一共為30個，7 360 GPON OLT設備本身有16個接口板，所以，OLT連接器設備配置方面，需要2個，其中一臺負責提供104個PNO口，另一臺負責提供105個PON口，兩者都為上行2個千兆口[6]。

　　3 結論

　　綜上所述，在對以上兩種方式進行分析的前提之下可以看出，方案二與傳統的HFC網絡舊式相差不多，適用于舊式小區，不僅能夠有效降低成本，而且還可以進行升級，使其變為完全的FTTH，而方案一則比較適用于新的小區。

　　參考文獻：

　　[1]陳雪梅.有線電視光纖入戶改造工程方案研究[J].數字技術與應用，2016(10)：44.

　　[2]常君.有線電視光纖入戶改造工程方案比較[J].科學之友，2012(22)：156-157.

　　[3]莊高.淺談旗山煤礦有線電視HFC網絡改造方案[J].能源技術與管理，2012(5)：152-153.

　　[4]照爾格圖，歐陽捷.基于全IP的有線電視光纖入戶方案[J].有線電視技術，2016，23(3)：55-58.

　　[5]賴亮亮.有線電視光纖入戶工程方案比較研究[J].西部廣播電視，2016(18)：248.

　　[6]王志民.城鎮樓房有線電視雙向網光纖入戶設計實例[J].中國有線電視，2015(3)：264-269.
