摘 要： 摘 要：隨著汽車智能化、網聯化技術的不斷發展，智能網聯汽車的信息安全問題日益凸顯，對行車安全造成致命的威脅。深入研究了車聯網云管端3 個層面的設備及運行策略，系統研究了各環節的安全防護措施，從網絡架構、 ECU(Electronic Control Unit，電子控制單元)、IVI(I
摘 要：隨著汽車智能化、網聯化技術的不斷發展，智能網聯汽車的信息安全問題日益凸顯，對行車安全造成致命的威脅。深入研究了車聯網“云—管—端”3 個層面的設備及運行策略，系統研究了各環節的安全防護措施，從網絡架構、 ECU(Electronic Control Unit，電子控制單元)、IVI(In-Vehicle Infotainment，車載信息娛樂系統)、T-BOX(Telematics BOX，遠程信息處理器)、APP(Application，應用程序)、無線通信和云平臺等 7 個方面對車聯網信息安全測試技術進行了分析，對主要的測試清單進行了梳理，并利用相應的測試工具對試驗樣車進行了整車信息安全測試試驗。測試中發現了若干漏洞，對漏洞的危害進行分析和修復，初步形成了一套較完整且合理的車聯網信息安全測試方法，為智能網聯汽車的信息安全提供了保障。
關鍵詞：車聯網;信息安全;測試方法;安全漏洞
0 引 言
目前互聯網、人工智能、無線網絡和云計算、大數據等技術迅速發展，并逐步應用到汽車行業，大大提高了汽車的智能化、網聯化程度，在萬物互聯時代形成了智能網聯汽車這一新的智能終端產物。智能網聯汽車在給人們帶來便捷和舒適的同時，也帶來了信息安全問題，使汽車存在被惡意遠程控制、威脅、攻擊的可能，進而引發社會安全事件，損害公民人身、財產安全，因此，汽車信息安全問題不容忽視[1-3]。
越來越多的汽車制造商為提高汽車的熱度和創新性，設計車載配套軟硬件，提高汽車智能化。例如，使用手機 APP 連接汽車，實現控制門鎖開關、自動泊車、發動機啟停、空調開關、語音控制和更新軟件等功能，這是汽車智能化的典型案例。近年來，隨著輔助駕駛和緊急制動程序的應用，以上功能得到了進一步的發展和延伸，實現了通過互聯網直接訪問汽車驅動、控制和底盤等核心系統數據[4]。汽車核心系統數據的網絡化，使得汽車存在網絡安全問題，社會不法分子一旦通過網絡病毒、木馬植入等手段控制這些應用程序，則會獲得車輛控制權，對駕乘人員安全、道路交通安全造成致命的威脅。
汽車信息安全問題已經引起了國內外許多研究學者、科研機構[5-7]的關注，并對汽車的某些系統及其功能組件進行了攻防式的試驗研究，試圖發現可能存在的安全漏洞、威脅等因素，因此，探索一套科學、合理和全面的汽車信息安全測試評價體系尤為重要。
1 車聯網“云—管—端”信息安全概述
車聯網是實現智能網聯汽車與外界進行互通互聯的橋梁，要實現車與外界的通信，必須包含 “云”、“管”、“端”3 個方面。“云”指的是云平臺，云端服務器提供服務的平臺。“管”指的是實現通信和接入網絡的能力，包括從車機、T-BOX 到后臺的通信，APP 到后臺的通信等。“端”指的是通信終端，具備車內通信、車車通信和車與路邊單元通信能力的終端設備，如信息娛樂系統、 T-BOX、鑰匙、手機 APP、OBD 設備等。
車聯網“云—管—端”的安全包括控制安全、數據安全、功能安全等方面。然而車聯網的安全防護環節較多，網絡安全問題較復雜，因此在解決車聯網網絡安全問題上需要針對不同的部分采取不同的安全防護措施。
對“云”端可利用現有的網絡技術部署防火墻、入侵檢測系統等安全設備加固云端安全;對車輛、移動終端、應用程序等在通信時對身份驗證、密鑰管理等加強核驗機制。
對“管”端可進行加強訪問控制，實施分域管理，將控制域與信息服務域隔離開，以防攻擊者通過信息域進入到涉及安全的控制域;加強對網絡異常流量的檢測;加強身份認證及密鑰管理等。
對“端”的安全防護包括硬件和軟件兩個方面，其中對于相關硬件采取加密措施(如芯片防護、硬件加密等)，對于軟件方面加強對終端應用程序的應用加密、安全啟動等措施，同時開啟車聯網終端安全監測分析。

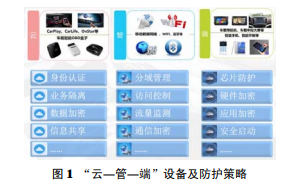

“云—管—端”設備及防護策略如圖 1 所示。
2 車聯網網絡安全威脅分析
通過“云—管—端”3 個層面對車聯網中的云服務、通信及車載終端設備及防護策略的分析，考慮到智能網聯汽車實際運行、通信、服務等業務的開展，同時借鑒汽車傳統測試和信息安全傳統測試方法中取得的成果，結合系統全面地分析智能網聯汽車系統部件的功能可知，智能網聯汽車容易在 7 個方面被攻擊：網絡架構、ECU、IVI、 T-BOX、APP、無線通信和云平臺 Telematics Service Provider(TSP)。
2.1 網絡架構
智能網聯汽車的網絡架構一般包括控制器局域網絡(Controller Area Network，CAN 總線)、局域互聯網絡(Local Interconnect Network，LIN 總線)、汽車網關等。
目前汽車網絡中常用的通信協議是 CAN 總線和 LIN 總線，這兩種通信協議均為開放的標準協議，因此存在較多的安全漏洞容易被黑客利用進行攻擊。一般黑客常用的攻擊方式有 3 種：(1)向車內的總線上發送模擬數據信號使得駕駛員被欺騙進行誤操作;(2)利用 CAN 總線的脆弱性，通過向 CAN 總線發送偽造的非法數據幀，實現對 CAN 總線的數據重放、篡改、竊聽等[8];(3)通過遠程診斷的安全漏洞向 T-BOX 或 IVI 等設備植入后門，從而實現對車輛的控制。
汽車網關是汽車內部各系統之間進行通信的核心，然而網關系統中的代碼會存在不可避免的安全漏洞，攻擊者可以利用網關的可信度，對連接在總線上的 ECU 進行攻擊。此外，攻擊者還可以利用CAN總線或者車載以太網存在的安全漏洞對網關進行攻擊，出現網關信息被篡改、指令存在偽造等風險問題。
2.2 ECU
一輛汽車中通常存在幾十個或者上百個 ECU，ECU 的主要功能是對汽車各類傳感器輸入的信息進行運算、處理、判斷，然后輸出相應的指令。汽車的不同 ECU 被連接成網絡，通過網絡實現相互間的通信。
攻擊者可以通過ECU的固件代碼實現對ECU 通信信息的篡改、偽造等。一般針對 ECU 攻擊可分前門攻擊、后門攻擊和漏洞利用等，其中前門攻擊是攻擊者通過對原廠程序編程方法進行逆向分析，劫持原始設備制造商(Original Equipment Manufacturer，OEM)的訪問機制，通過車輛的車載診斷系統 (On-Board Diagnostic，OBD)對診斷系統進行重新編程，從而實施攻擊的一種方式;后門攻擊是攻擊者利用 ECU 硬件中存在的調試后門漏洞，實現對車輛各類指令的控制;漏洞利用是攻擊者利用系統代碼中的緩沖和溢出，通過偽造的非預期的輸入觸發安全漏洞使得 ECU 執行的是攻擊者提供的惡意代碼，達到控制車輛功能的目的。
2.3 IVI
IVI 是集成于汽車中控臺的智能多媒體設備，包括收音機、GPS 導航、影音娛樂、語音識別、藍牙、Wi-Fi 等功能。
IVI 的附屬功能較多且集成度高，因而攻擊者可以利用 IVI 所有的接口實施攻擊。對 IVI 的攻擊可分為軟件攻擊和硬件攻擊，軟件攻擊是攻擊者通過軟件升級的方式獲得系統的訪問權限，從而進入到目標系統中;硬件攻擊是對 IVI 的零部件進行分析，通過 IVI 的主板、接口、芯片、引腳、標識等，對 IVI 的固件信息進行提取再進行逆向分析，獲取 IVI 的關鍵信息，挖掘隱藏的漏洞。
2.4 T-BOX
車載 T-BOX 通過 GPS 定位、各類傳感器、射頻技術識別、攝像頭和圖像處理等電子元件，用于后臺云端或手機 APP 之間通信，實現在手機 APP 中車輛信息顯示和控制。攻擊者可以通過 T-BOX 固件的逆向分析，得到加密算法和密鑰，而后對通信協議進行解密，竊聽用戶隱私或偽造控車指令。此外，攻擊者還可以通過 T-BOX 的調試端口進入系統，讀取到內部敏感信息從而實施攻擊[9]。
2.5 無線通信
車輛的無線通信包括蜂窩通信、Wi-Fi 通信、藍牙通信和基于蜂窩移動通信環境下車與外界事物的通信 ( Long Term Evolution-Vehicle to everything，LTE-V2X)等。
蜂窩通信：攻擊者可以通過建立偽基站，利用 DNS 劫持等方式對 T-BOX 會話和通信數據進行劫持和監聽通信數據，從而實現對通信協議破解和汽車敏感數據(如用戶信息、車輛識別代碼等)的竊取。
Wi-Fi 通信：攻擊者通過對 Wi-Fi 認證口令的破解，連接到汽車的內部網絡，對汽車的敏感和隱私數據信息進行獲取。此外，還可以結合其他的系統漏洞對汽車進行組合滲透測試攻擊。
藍牙通信：攻擊者利用藍牙鑰匙固件中存在的代碼漏洞，對固件的信息進行篡改或者是植入后門，獲取鑰匙的相關信息。
LTE-V2X 通信：攻擊者利用車-車通信中存在的節點，進行惡意入侵，篡改車-車通信，阻斷、偽造通信信息或是通過重放過期指令等攻擊從而影響車-車通信信息的實時性、真實性和可靠性。
2.6 云平臺
云平臺 TSP 系統是汽車和手機 APP 之間通信的跳板，也是汽車和服務商之間最重要的環節，其主要功能是為汽車和手機提供內容和流量轉發的服務。攻擊者利用云平臺存在的安全漏洞，如 Web 漏洞、數據庫漏洞等，竊取敏感信息，實現拒絕服務攻擊等[10]。
2.7 APP
隨著科技的快速發展，手機 APP 已經成為智能網聯汽車的標準配置，用戶可以通過手機 APP 遠程控制車輛的啟停、車門及空調開關等功能。
因為手機 APP 的公開性，攻擊者可隨意下載安裝，通過對通信密鑰的破解，分析通信協議，并對通信信息進行偽造，結合車聯網遠程控制功能誤導駕駛員對車輛的控制。此外，通過對 APP 固件逆向分析 TSP 的接口、參數、請求內容等信息，攻擊者結合 IVI 和 T-BOX 的安全漏洞，通過攻擊車聯網關鍵部件影響車輛行駛安全。
3 車聯網信息安全測試方法及驗證
3.1 車聯網信息安全測試方法
根據前述對車聯網網絡安全威脅的分析，利用 CAN-PICK、AUTO-X、Nmap、BurpSuite+exus5、 Wireshark、HackRF+Gqrx 等測試工具，結合滲透測試、DoS 攻擊、協議破解、API(Application Program Interface，應用程序接口)攻擊、暴力破解、模糊測試、代碼逆向分析、端口掃描與攻擊、劫持云端、IVI 通信、SQL 注入和中間人欺騙等方法初步形成一套全面系統的車聯網信息安全測試方法，具體的車聯網信息安全測試流程如圖 2 所示。
主要的測試清單見表 1，表中只列出了部分主要的測試項目，隨著技術的發展，會繼續添加更多的測試項目。
3.2 車聯網信息安全測試驗證及分析
為了驗證前述提出的車聯網信息安全測試方法的合理性和可行性，利用該測試方法對某款智能網聯汽車網絡架構、ECU、IVI、T-BOX、APP、無線通信和云平臺 7 個系統進行整車信息安全測試研究。通過整車信息安全測試工作發現了該智能網聯汽車存在若干安全漏洞，結合 GB/T 30279—2013《信息安全技術安全漏洞等級劃分指南》中訪問路徑、利用復雜度和影響程度 3 個方面和 GB/T 34402—2017《汽車產品安全風險評估與風險控制指南》中對人身傷害的程度，對信息系統安全漏洞進行評估，最終發現了該智能網聯汽車存在 6 個安全漏洞，其中 4 個為嚴重漏洞：車載娛樂系統越權訪問漏洞、總線拒絕服務攻擊漏洞、微信小程序證書校驗和中間人劫持攻擊漏洞、微信小程序身份認證越權攻擊漏洞;2 個為中危漏洞：微信小程序數據傳輸未加密漏洞、車載娛樂系統端隱私泄露。
利用上述安全漏洞對整車進行綜合攻擊，查看攻擊者對智能網聯汽車的各個系統的控制程度。
一是利用滲透車機的方式先獲取車機權限再結合 DoS 攻擊達到對車輛各項功能的控制，即通過將車載娛樂系統越權訪問漏洞與總線拒絕服務攻擊漏洞相結合實現。攻擊者可以利用網絡調試端口的缺陷，通過 Wi-Fi、藍牙等方式滲透到車機內部，并以 Root 身份便可得到車機權限，然后在汽車 CAN 總線高頻率地發送優先級高的數據幀，導致汽車輔助駕駛系統故障、儀表盤故障、轉速表失效等，進而造成行駛過程中的重大人身安全事故。
二是利用中間人劫持攻擊漏洞，通過微信小程序遠程控制汽車，即利用微信小程序證書校驗和中間人劫持攻擊漏洞來實現。由于微信小程序與服務器間通信未使用雙向證書校驗，攻擊者可以通過偽造代理、DNS 欺騙等手段獲取正常用戶的請求，并篡改偽造后發送給服務端，便可實現登錄、遠程控制汽車。
待測試完成后，撰寫相關測試報告并提交樣車開發部門，對所述漏洞進行整改，提升了樣車的信息安全性能。
相關論文文獻您還可以了解：車聯網信息安全方面的論文文獻
4 結 論
通過“云—管—端”3 個層面對車聯網中的云服務、通信及車載終端設備及運行策略進行分析，并在解決車聯網網絡安全策略基礎上，針對不同部分采取的不同安全防護措施進行了深入研究，總結出智能網聯汽車容易被攻擊的 7 個方面：網絡架構、 ECU、IVI、T-BOX、APP、無線通信和云平臺。在此基礎上，對主要的測試清單進行梳理，同時利用各種測試工具，在實際樣車上進行了整車信息安全測試工作，發現了相關漏洞，并進行了整改，提升了該型號樣車的信息安全性能，同時也初步形成了一套較完整的車聯網信息安全測試方法，為智能網聯汽車的信息安全提供了保障。——論文作者：周媛媛
參考文獻
[1]李馥娟，王群，錢煥延. 車聯網安全威脅綜述[J]. 電子技術應用，2017，43(5)：29- 33，37.
[2]彭楊，戎輝，王文揚，等. 車聯網安全威脅[J]. 現代制造技術與裝備，2017 (6)：6-7.
[3]楊南，康榮保. 車聯網安全威脅分析及防護思路[J]. 通信技術， 2015，48(12)：1421-1426.
[4]馮志杰，何明，李彬，等.汽車信息安全攻防關鍵技術研究進展 [J]. 信息安全學報，2017，2(2)：1 - 14.
[5]高夕冉，王文揚，張東偉. 車聯網云端平臺安全策略[J]. 汽車電器，2016 (12)：17 - 19.
[6]羅瓔珞，方強. 車載終端信息安全威脅與防范[J]. 電信網技術， 2016(6)：35-39.
[7]于赫，秦貴和，孫銘會，等. 車載 CAN 總線網絡安全問題及異常檢測方法[J]. 吉林大學學報(工學版)，2016，46(4)：1246-1253.
[8]丁文龍，薛曉卿，路鵬飛，等. 車載 CAN 總線及網關滲透測試[J]. 工業技術創新，2018，5(6)：20 - 24.
[9]王瑋. 車輛 T-BOX 系統安全測試和評價[J]. 電信網技術，2018 (1)：85-88.
[10]趙德華，張曉帆. 車聯網 TSP 平臺軟件漏洞分析與安全測試 [J]. 汽車實用技術，2016(12)：136-137，185.
