摘 要： 摘要：可調諧激光器是光纖光柵解調系統中最主要的部件之一，其輸出波長和功率的穩定性影響整個解調系統的性能;文中對MG-Y可調諧激光器的調諧原理進行了分析，設計了一種基于FPGA的可調諧激光器控制電路;使用溫度控制芯片ADN8834對MG-Y激光器進行溫度控制，通
摘要：可調諧激光器是光纖光柵解調系統中最主要的部件之一，其輸出波長和功率的穩定性影響整個解調系統的性能;文中對MG-Y可調諧激光器的調諧原理進行了分析，設計了一種基于FPGA的可調諧激光器控制電路;使用溫度控制芯片ADN8834對MG-Y激光器進行溫度控制，通過改變電流源的輸出電流，控制激光器的輸出波長;利用光譜分析儀采集激光器的輸出波長，并對激光器的輸出波長進行標定，制作“波長-電流”查詢表;FPGA通過調用“波長-電流”查詢表，實現激光器的波長在1527～1567nm范圍內以20pm間隔連續線性掃描。同時搭建光纖布拉格光柵解調系統，驗證了可調諧激光器解調光纖光柵中心波長的可行性。
關鍵詞：MG-Y激光器;波長控制;溫度控制;“波長-電流”查詢表
0引言
隨著光纖傳感技術的迅速發展及其在各工程領域的廣泛應用[12]，光纖傳感在全球范圍內得到了大量的關注，在工程應用、學術研究等方面吸引著許多專家學者[34]。光纖光柵作為使用范圍最廣、使用頻率最高的一種光纖無源器件，具有抗干擾能力強、耐高溫、耐腐蝕、復用性強等優點，能夠實現振動、應變、溫度等物理量的測量，在光纖傳感領域發揮了重要的作用[56]。在光纖光柵的大量應用中光信號作為被測物理量的載體，其解調系統對調諧范圍寬、穩定性好的窄線寬可調諧激光器需求越來越多[7]�？烧{諧激光器作為光譜分析、波分復用和光柵解調的核心器件，越來越受到廣泛的關注[8]。當前，可調諧激光器主要有分布反饋式激光器(DFB，distributedfeedbacklaser)和分布布拉格反射式激光器(DBR，distributebraggreflector)。DFB激光器主要利用溫度和電流對波長進行調諧，如果僅利用電流進行調諧，其波長調諧范圍不足2nm;若僅利用溫度進行調諧，其調諧范圍大約有4nm，但溫度調諧速度慢。DBR激光器內部集成單個反射光柵，波長調諧范圍大約為8nm，若要調諧更大的范圍，需多支不同波長范圍的激光器聯合工作。調制光柵Y分支(MG-Y，modulatedgratingY-branch)激光器是DBR型可調諧激光器中的一種單片集成的半導體可調諧激光器，具有調諧范圍廣、波長切換速度快、輸出功率高、穩定性好等特點，是光纖光柵解調系統的理想光源[910]。用可調諧激光器進行光柵解調時，由激光器發出可調諧窄線寬激光，遇到光纖布拉格光柵(FBG，fiberbragggrating)后反射回的光信號由光電探測器接收并轉換為相應的電信號[11]，然后進行解調。整個系統的關鍵在于對可調諧激光器輸出波長的精確控制。
目前，市場上激光器的控制系統最多提供兩路電流，同時存在體積大、價格昂貴等問題。而MG-Y激光器需要5路電流同時輸入才能正常工作。文中針對MG-Y激光器，設計了一種以現場可編程門陣列(FPGA，fieldpro-grammablegatearray)為主控芯片的控制電路。該電路通過溫度控制芯片和MG-Y激光器內部的半導體制冷器(TEC，thermoelectriccooler)實現對激光器進行恒溫控制。通過改變電流源的輸出電流控制MG-Y激光器的輸出波長，利用光譜分析儀標定MG-Y激光器的輸出波長，然后制作“波長-電流”查詢表，實現了MG-Y激光器寬范圍、快速調諧，并對激光器的波長調諧特性進行了測試。
1MG-Y可調諧激光器工作原理

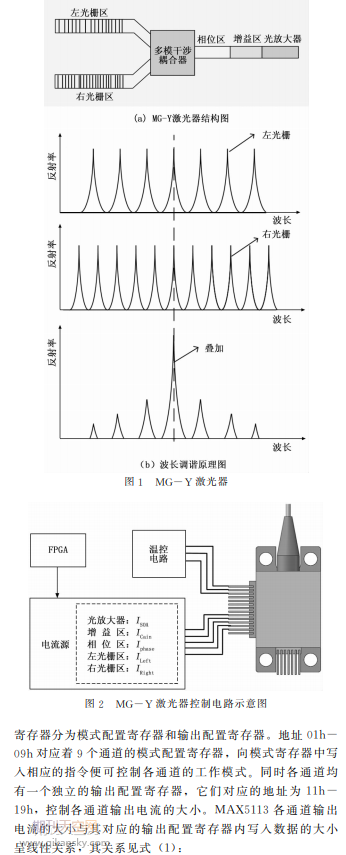

MG-Y激光器是一種電子調諧器件，可以實現C波段波長的調諧[1213]，其結構如圖1(a)所示。該激光器主要包含左右光柵區、多模干涉耦合器(MMI)、相位區、增益區、半導體光放大器(SOA)[8]。MG-Y激光器的輸出波長由左右光柵區反射譜和相位區諧振條件共同控制。通過改變MG-Y激光器左右光柵區和相位區的電流，引發半導體材料自由載流子濃度的發生變化，從而改變半導體材料的有效折射率[14]。其中左右光柵區的采樣周期存在一定的差異，產生兩個不同梳狀的反射譜，利用左右光柵反射率疊加產生的游標效應[1516]，耦合疊加后返回特定波長的反射峰，如圖1(b)所示。
通過改變左右光柵區調諧電流的大小控制重合峰的位置，從而對激光器的輸出波長進行較寬范圍的調諧，僅僅通過左右光柵區是無法實現整個C波段的調諧，再由相位區控制縱模移動實現波長微調，從而得到不同波長的輸出光。增益區和半導體光放大器主要控制激光器輸出的光功率，對激光器的調諧特性影響甚小。MMI是一種無源器件，不需要電流的輸入。
2電路設計
為了保證激光器正常工作，需要對激光器進行功率控制和波長控制，同時由于激光器對溫度極其敏感，因此也需對激光器進行溫度控制，使溫度對其輸出波長的影響最小化。MG-Y激光器控制電路的設計原理如圖2所示，主要包括可調諧電流源控制電路、溫度控制電路等。選用In-tel公司的CycloneIV系列FPGA芯片EP4CE10F17C8N作為核心控制器件。FPGA作為一種可編程的器件，內部主要包含可編程邏輯塊、輸入輸出模塊和內部互連資源等，具有引腳數目多、編程配置靈活、邏輯控制能力強、相較于ARM芯片功耗更低等優點[17]。
2.1電流源控制電路
基于MG-Y激光器是一種電流驅動型器件，選用了一款14位9通道電流輸出型數模轉換器MAX5113，輸出電流具有極高的穩定性和精度(μA級)，工作時鐘頻率最高為25MHz。該芯片9個輸出通道中每一路都含有一個獨立電流源，并且將多個通道并聯可以輸出更大范圍的電流。FP-GA通過SPI通訊方式驅動MAX5113芯片，該芯片內部的寄存器分為模式配置寄存器和輸出配置寄存器。地址01h-09h對應著9個通道的模式配置寄存器，向模式寄存器中寫入相應的指令便可控制各通道的工作模式。同時各通道均有一個獨立的輸出配置寄存器，它們對應的地址為11h-19h，控制各通道輸出電流的大小。MAX5113各通道輸出電流的大小與其對應的輸出配置寄存器內寫入數據的大小呈線性關系.
2.2溫控電路
由于電流的輸入，在激光器工作時會產生自熱現象，導致激光器內部管芯溫度發生變化。激光器管芯工作溫度的變化會直接影響激光器輸出波長和輸出光功率的穩定性。較小的溫度上升，會造成激光器輸出光功率下降，同時導致輸出波長發生漂移。工作溫度過高或者長期工作在較高溫度下會造成激光器永久性損壞，所以需要為激光器提供一個安全的工作溫度[18]。MG-Y激光器內部集成了半導體制冷器TEC和負溫度系數(NTC，negativetemperaturecoefficient)熱敏電阻。熱敏電阻用來檢測激光器管芯的工作溫度;TEC用來維持激光器的管芯工作在恒定的溫度下，以最小化溫度對激光器輸出產生的影響。
TEC是利用半導體材料的珀爾帖效應制成的一種能夠進行加熱和制冷的器件，有冷端和熱端兩個工作面。當直流電流在兩個端面導通時，其一端面加熱，另一端面制冷。當直流電流的方向改變時，加熱和制冷面也會發生相應的變化，所以加熱或制冷以及加熱或制冷的速率取決于流過TEC電流的大小和方向[19]。
如果使用分立的電路實現溫度的采樣放大以及TEC驅動，會造成電路調試困難，引入更多的噪聲等問題�，F在針對半導體制冷器TEC的控制已經集成了專用的溫度控制芯片，文中電路設計采用的是ADI公司的ADN8834溫度控制芯片，其主要集成了溫度檢測電路，誤差放大器、補償放大器、TEC限壓限流電路等，提高了系統的穩定性、精確性以及對溫度的控制效果。該芯片采用脈沖寬度調制(PWM，pulsewidthmodulation)驅動和線性驅動相結合的驅動方式，減少輸出電流的紋波，精簡外圍電路，同時還提高了效率。該芯片通過控制TEC輸入電流的大小和方向來控制TEC的加熱和制冷。通過調整ILIM引腳的分壓電阻來限制流過TEC最大正、反向電流的大小，以起到保護TEC的作用。在TEC兩端電壓限制中，通過調節VLIM引腳上分壓電阻的大小，來控制TEC兩端的最大電壓。通過對最大工作電壓、電流的調整，以保證MG-Y激光器在安全狀態下，輸出穩定的波長和功率。
溫度控制芯片ADN8834的外圍電路如圖3所示，其中VREF引腳輸出2.5V、精度為1%的參考電壓。根據激光器內部TEC的參數要求ITEC的最大值為0.85A和VTEC的最大值為2.8V，依照公式(2)(其中IS=10μA，IS_V=40μA)可計算出R2、R3、R4、R5分別為7.86kΩ、10kΩ、69.4kΩ、32.9kΩ。
相關知識推薦：論文發表有什么條件
通過設定IN2P引腳的電壓值來設定激光器管芯的工作溫度。激光器內部的熱敏電阻串入分壓電路，熱敏電阻將檢測到的激光器管芯溫度轉換成相對應的電壓值，并與IN1P引腳上設置的電壓VREF/2共同輸入誤差放大電路，由OUT1引腳輸出一個與兩者之差成比例的偏差信號。OUT1、IN2P和OUT2共同接入由ADN8834芯片內部的運算放大器與外圍電容電阻構成的模擬比例積分微分(PID)控制電路。熱敏電阻的阻值實時反饋、PID補償電路、ADN8834內部的脈沖寬度調制器與激光器內部的半導體制冷器TEC形成對溫度的閉環控制，使MG-Y激光器工作溫度與設定溫度到達一致。
PID網絡是對激光器管芯進行溫度控制的關鍵，直接影響整個溫控電路的響應時間和控制精度。其數學模型為：
由于熱敏電阻和溫度并不是呈線性關系，在一定的溫度范圍內，通常將熱敏電阻和電阻RX串聯在一起，提高熱敏電阻和溫度的線性度。文中所使用的MG-Y激光器內部集成的負溫度系數熱敏電阻在25℃的溫度下阻值為10kΩ，熱敏電阻材料系數β=3930K。熱敏電阻NTC的阻值與溫度的關系由公式(3)給出。根據TR=25℃，RNTC=10kΩ，便可計算出熱敏電阻NTC在溫度T時的阻值RT，其中T和TR為開氏溫度。
3性能測試
3.1電流源控制電路試
驗測試對電流源芯片MAX5113各通道輸出電流進行測試，各通道輸出配置寄存器中的數據以500的間隔增加，利用6位半的高精度數字萬用表測量各通道的輸出電流，并將實測電流和理論電流相比較，OP1和OP9的比較結果如圖4所示。
為了提高輸出電流的準確性，同時通道1控制激光器波長的微調，以通道1為例，利用最小二乘法對數據進行一次擬合：
i=0.999I-0.0653
擬合后誤差的平方和為0.0078，選取10組電流與修正后的數據進行對比，修正后輸出電流誤差在3μA以內，滿足2pm波長調諧的要求。
3.2激光器性能測試
為了驗證MG-Y激光器輸出波長穩定性好的特點，利用光譜分析儀對其波長穩定性進行測試。在1527～1567nm范圍內選取5個波長點(1530.282nm、1536.652nm、1544.408nm、1549.992nm、1561.410nm)進行測試。選取某一波長后，每隔2min采集一次波長，測試結果如圖5所示。測試中MG-Y激光器在20min內，波長最多漂移2pm，甚至穩定在同一波長。表明電流源能夠輸出穩定的電流以及溫控電路能對激光器管芯溫度進行精確地控制。
為了測試MG-Y激光器調諧范圍廣，適用于光纖光柵解調的特點。根據光纖布拉格光柵的工作原理：當光源發出的寬帶光經過光纖光柵時，在光柵處滿足光纖光柵布拉格條件的波長將發生反射，反射回一段波長范圍的窄帶光，其余波長的光將會發生透射。當外界環境發生變化時，光纖光柵的中心波長會發生漂移，可以根據漂移量的大小來測量外界物理量的變化。搭建如圖6(a)所示的測試系統，MG-Y激光器發射的光束通過1×2耦合器遇到光柵時會反射回一小段窄帶光，光電探測器接收到反射回的窄帶光進行光電轉換，輸出的電信號由示波器顯示。光電探測器選用NewFcous公司生產的可調光電探測器Model2053，其帶寬為10MHz，能接收900～1700nm波長范圍內的光。
選用一個中心波長在1550nm附近的光纖光柵進行測試，用美國微光光學(MOI)公司生產的SM125光纖光柵解調儀測試其光譜，SM125光纖光柵解調儀的波長掃描范圍為1510～1590nm，其掃描間隔為5pm，采集其1527～1567nm波長范圍內的數據。利用示波器采集MG-Y激光器掃描一個周期光纖光柵反射光譜的數據。將其和SM125光纖光柵解調儀采集的數據繪制成曲線，見圖6(b)所示。從圖6(b)可以看出圖6(a)系統所測結果與SM125光纖光柵解調儀測得的光纖光柵中心波長幾乎一致。
用加熱臺給光纖光柵提供不同的外界溫度，由于熱膨脹和熱光效應，光纖光柵的中心波長會隨溫度的變化而改變，這也是光纖光柵可以對溫度進行測量的關鍵。光纖光柵中心波長的改變導致其反射譜發生一定的漂移，利用示波器對不同溫度下光纖光柵的反射譜進行采集，并把光柵的中心波長與溫度的關系進行擬合，見圖6(c)所示。結果表明當溫度升高時，光纖光柵的中心波長會向波長增大的方向漂移。
4結束語
在明確MG-Y激光器的調諧特性后，確定了激光器控制系統的整體方案。設計了一種基于FPGA的MG-Y激光器控制電路，實現了激光器在1527～1567nm波長范圍內的波長輸出。利用溫度控制芯片ADN8834對激光器的管芯進行溫度控制，通過FPGA控制高分辨率的電流輸出型數模轉換器MAX5113，實現可調諧激光器波長穩定輸出，并對輸出波長的穩定性進行了測試。根據MG-Y型激光器的調諧原理，制作了激光器的“波長-電流”查詢表，FP-GA通過調用此查詢表，快速實現對MG-Y激光器波長的精確控制，并以20pm的間隔連續線性掃描。若要獲得更小的掃描間隔，可以通過對相位區插值的方式獲得。同時使用單芯片完成5路電流的輸出，大大節省了電路板的面積以及整個系統的功耗，更有利于小型化。根據光纖光柵的傳感原理，搭建光纖光柵解調系統，對利用可調諧激光器解調光纖光柵中心波長的可行性進行了驗證。——論文作者：孔市委，任乾鈺，王軍，賈平崗
